Instalacja fotowoltaiczna - jak prawidłowo wykonać uziemienie paneli PV?

Autor Adam Baranowski
Adam Baranowski31 października 20234 min
 Instalacja fotowoltaiczna - jak prawidłowo wykonać uziemienie paneli PV?

Instalacja fotowoltaiczna wymaga prawidłowego uziemienia, aby zapewnić bezpieczeństwo i niezawodne działanie. Uziemienie odgrywa kluczową rolę, jednak często jest niedoceniane lub pomijane przy montażu paneli PV. Tymczasem nieprawidłowe lub brak uziemienia może prowadzić do poważnych konsekwencji.

Jakie są zasady uziemienia instalacji fotowoltaicznej?

Podstawową zasadą jest, że każda instalacja PV musi posiadać skuteczny kontur uziemiający. Powinien on spełniać wymogi normy PN-HD 60364-4-41:2017-08 lub PN-HD 60364-7-711:2017-10. Kontur wykonuje się z wykorzystaniem:

  • bednarki Fe/Zn 30x4 mm ułożonej w gruncie wokół budynku w odległości 1 m od ściany fundamentowej,
  • połączeń wyrównawczych łączących szyny PE instalacji elektrycznej, konstrukcje wsporcze modułów PV oraz metalowe elementy budynku,
  • uziomów fundamentowych lub uziomów pionowych.

Rezystancja uziemienia nie powinna przekraczać 10 omów. Należy ją potwierdzić pomiarem.

Dlaczego uziemienie paneli PV jest tak ważne?

Uziemienie pełni następujące funkcje:

  • Zapewnia odprowadzenie prądów zwarciowych do ziemi, co zapobiega porażeniom i pożarom.
  • Chroni moduły fotowoltaiczne i falownik przed uszkodzeniami spowodowanymi wyładowaniami atmosferycznymi.
  • Zmniejsza ryzyko uszkodzeń sprzętu w wyniku przepięć.
  • Umożliwia wyrównanie potencjałów, co ogranicza ryzyko porażeń prądem elektrycznym.

Dlatego pominięcie uziemienia może skutkować poważnymi konsekwencjami i zagrożeniem dla bezpieczeństwa domowników oraz urządzeń.

Jakie przewody uziemiające stosować przy montażu fotowoltaiki?

Do wykonania uziemienia w instalacji fotowoltaicznej stosuje się zazwyczaj:

  • Bednarkę Fe/Zn o przekroju minimum 30x4 mm układaną w gruncie wokół budynku.
  • Przewód LgY żółto-zielony o przekroju 6-16 mm2 łączący szyny PE, konstrukcje i elementy instalacji.
  • Opaski i zaciski uziemiające do podłączania poszczególnych elementów.

Należy zadbać o odporność mechaniczna i korozyjną użytych materiałów. Istotne jest także zachowanie ciągłości oraz niskiej rezystancji połączeń.

Gdzie i jak zainstalować uziemienie w instalacji fotowoltaicznej?

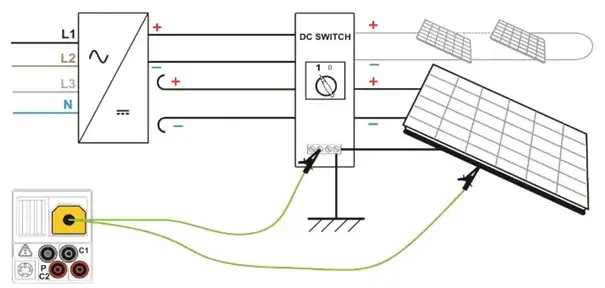

 Instalacja fotowoltaiczna - jak prawidłowo wykonać uziemienie paneli PV?

Uziemienie instalacji PV należy wykonać poprzez:

  • Położenie bednarki Fe/Zn w odległości około 1 m od budynku i na głębokości 80 cm.
  • Podłączenie do bednarki uziomów pionowych przy pomocy złączy kontrolnych.
  • Montaż szyn wyrównawczych PE w rozdzielnicach prądu stałego i przemiennego.
  • Podłączenie konstrukcji wsporczych paneli poprzez przewody LgY do głównej szyny PE.
  • Wykorzystanie istniejącego uziomu fundamentowego, jeśli spełnia wymagania.

Połączenia powinny być wykonane solidnie i zabezpieczone przed korozją. Należy je kontrolować podczas przeglądów okresowych.

Jak sprawdzić skuteczność uziemienia paneli fotowoltaicznych?

Sprawdzenie uziemienia PV obejmuje następujące czynności:

  • Pomiar rezystancji uziemienia - powinna wynosić poniżej 10 omów.
  • Przegląd ciągłości połączeń i stanu korozyjnego.
  • Badanie rezystancji izolacji przewodów.
  • Sprawdzenie samoczynnego wyłączania zasilania przez wyzwalanie RCD.
  • Pomiar napięcia dotykowego UR - nie powinno przekraczać 50V.

Regularne kontrole uziemienia zapewniają bezpieczeństwo i poprawną pracę instalacji PV przez lata.

Jakie są konsekwencje braku uziemienia w fotowoltaice?

Brak prawidłowego uziemienia w instalacji fotowoltaicznej może prowadzić do:

  • Porażeń prądem elektrycznym mieszkańców lub instalatorów.
  • Uszkodzeń sprzętu na skutek wyładowań atmosferycznych i przepięć.
  • Przepalani

    Podsumowanie

    Prawidłowe uziemienie jest kluczowym elementem bezpiecznej i niezawodnej instalacji fotowoltaicznej. Należy je wykonać zgodnie z normami, wykorzystując odpowiednie materiały. Konieczne jest też regularne sprawdzanie stanu uziemienia PV i parametrów elektrycznych. Inwestycja w profesjonalne uziemienie na etapie montażu zapewni spokój na długie lata eksploatacji systemu.

Najczęstsze pytania

Minimum 30x4 mm.

Tak, pod warunkiem, że jego rezystancja jest poniżej 10 omów.

Przeglądy należy wykonywać minimum raz w roku.

Trzeba wykonać dodatkowe uziomy obniżające tę rezystancję.

Poważnymi uszkodzeniami sprzętu i niebezpieczeństwem porażenia prądem.
